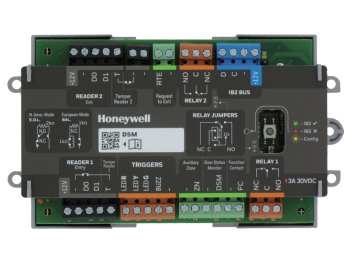

MPIDC1 MPI 外圍設備 門禁控制模塊

MPI 門禁控制模塊（DCM）是一個單門門禁控制模塊，并連接到 MPI 控制器。它提供對場所出入口的保護。添加多個 DCM
可以增加門禁點的數量，并且每個門禁控制模塊都通過 IB2 數據總線與 MPI 報警主機進行通信。

? 提供單門控制且連接至 MPI 報警主機
? 2 個讀卡器可選“進門”或“出門”
? 用于門鎖控制的可編程繼電器
? 可控制的讀卡器，蜂鳴器和 3 個 LED
? 安裝在遠程機箱或控制器機箱
? 機蓋和離墻防拆保護，可旁路
技術參數
產品規格 MPIDC1
電氣
輸入電壓 標稱 13.8 VDC (10–14.5 VDC)
閑置電流 60 mA
最大電流 185 mA ( 繼電器觸發時 )
門禁控制
讀卡器電源 13.7 VDC, 1A
韋根數據 5 VDC
卡片類型 HID 卡片 : 26, 32, 34, 35 和 48 位
Mifare 卡片 : Classic 32 位和 Desfire 56 位 只讀 CSN 號
EM4102 ASK125Khz: 最大 40 位
繼電器 13.7 VDC (0 VDC 切換 )
門鎖控制 12-30 VDC, 最大 3 A, 專用于電鎖 ( 磁力鎖或電鎖 ) 電流限制 : 1.5A@12 VDC 在常開常閉端子
觸發器輸出 (x4)
LED R, LED Y, LED G, 蜂鳴器 50 mA 每個
防區 ( 輸入 )
出門按鈕 (RTE) 默認三態監測
門磁開關 (DSM) 默認三態監測
環境
工作溫度 -10 至 +50 ° C / 僅限室內
工作濕度 最大 93% 無冷凝
物理
尺寸
含外殼尺寸 : 18 cm x 14 cm x 4 cm
無外殼尺寸 : 13 cm x 8.6 cm x 2.6 cm
含包裝尺寸 : 21.5 cm x 15.0 cm x 4.5 cm
重量
含外殼重量 : 356 g
無外殼重量 : 120 g
含包裝重量 : 453 g
