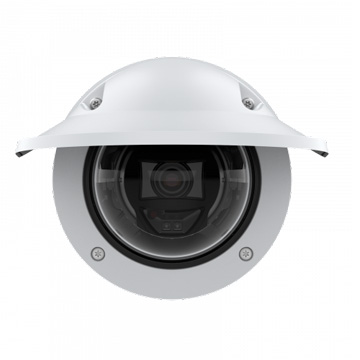

AXIS P3265-LVE 02328-001 安訊士室外紅外半球攝像機
鏡頭焦距 3.4 - 8.9 / 9 - 22 mm
水平視野 100-36 / 35-15 °
垂直視野 53-20 / 19-9 °
AXIS P3265-LVE 9 mm AR, AU, BR, CN, EU, JP, KR, UK, US
02328-001
AXIS P3265-LVE 9 mm IN
02328-113
AXIS P3265-LVE 22 mm AR, AU, BR, CN, EU, JP, UK, US
02333-001
AXIS P3265-LVE 22 mm IN
02333-113
LED 指示燈
LED 狀態指示燈 指示
不亮
連接和正常工作。
綠色
啟動完成后，將顯示穩定的綠色 10 秒，以表示正常工作。
琥珀色
在啟動期間常亮。 在固件升級過程中或重置為出廠默認設置時閃爍。
橙色/紅色
如果網絡連接不可用或丟失，則呈橙色/紅色閃爍。
SD 卡插槽
注意
SD 卡受損風險。 插入或取出 SD 卡時，請勿使用鋒利的工具、金屬物體或用力過大。 使用手指插入和取出該卡。
數據丟失和錄制內容損壞的風險。 移除 SD 卡之前，請從設備的網頁接口上卸載 SD 卡。 產品運行時，請勿取出 SD 卡。
本設備支持 microSD/microSDHC/microSDXC 卡。
有關 SD 卡的建議，請參見 axis.com。
microSD、microSDHC 和 microSDXC 徽標是 SD-3C LLC 的商標。microSD、microSDHC、microSDXC 是 SD-3C, LLC 在美國和/或其他國家/地區的商標或注冊商標。
按鈕
控制按鈕
控制按鈕用于：
將產品恢復至出廠默認設置。 請參見重置為出廠默認設置。
連接器
網絡連接器
采用以太網供電 (PoE) 的 RJ45 以太網連接器。
音頻連接器
用于音頻輸入和輸出的 4 針腳接線盒。
功能 針腳 備注
接地 1 接地
環形電源 2 12 V 用于外部電源
Microphone/線路輸入 3 Microphone（模擬或數字）或線路輸入（單聲道）。 5 V 麥克風偏置可用。
線路輸出 4 線路級音頻輸出（單聲道）。 可連接到公共廣播 (PA) 系統或帶有內置功放的有源揚聲器。
I/O 連接器
使用 I/O 連接器連接外部設備，并結合應用移動偵測、事件觸發和報警通知等功能。 除 0 V DC 參考點和電源（12 V DC 輸出）外，I/O 連接器還提供連接至以下模塊的接口：
數字輸入 –
用于連接可在開路和閉路之間切換的設備，例如 PIR 傳感器、門/窗磁和玻璃破碎偵測器。
監控輸入 –
可偵測數字輸入上的篡改。
數字輸出 –
用于連接繼電器和 LED 等外部設備。 已連接的設備可由 VAPIX® 應用程序編程接口、通過事件或從設備網頁接口進行激活。
4 針接線端子
功能 針腳 備注 規格
DC 接地 1  0 V DC
DC 輸出 2 可用于為輔助設備供電。
備注： 此針腳只能用作電源輸出。 12 V DC
最大負載 = 25 mA
數字輸入或監控輸入 3 連接至針腳 1 以啟用，或保留浮動狀態（斷開連接）以停用。 要使用監控輸入，則安裝線尾電阻器。 有關如何連接電阻器的信息，請參見連接圖。 0 至最大 30 V DC
數字輸出 4 啟用時內部連接至針 1（DC 接地），停用時保留浮動狀態（斷開連接）。 如果與電感負載（如繼電器）一起使用，則將二極管與負載并聯連接，以防止電壓瞬變。 0 至最大 30 V DC，開排水管，100 mA
Example
DC 接地
DC 輸出 12 V，最大 25 mA
監控輸入
數字輸出
