KBD300A系列鍵盤全功能，定速/變速，PTZ控制
產品特性
鍵盤控制:
-CM6700/CM6800/CM9760-SAT矩陣切換控制器
-Genex多畫面處理器(與CM6700/CM6800配合使用時)
一鍵盤最多可直接控制16個解碼器(Spectra及Esprit@
操控自動識別模式 PTZ功能操縱桿控制
PTZ功能的多種速度控制
預置位及模式控制輔助功能操作
自動/隨機/幀掃描
CM6700/CM6800/CM9760-SAT/CM9760-MDA系統編程CM6700, CM6800 或CM9760-SAT轉換器／控制器元件(SCU)中，鍵盤可以對SCU進行編程和操作。每個SCU最多可以連接8個鍵盤(CM6700和 CM6800-32X6)，16個鍵盤（CM6800-48X8, CM6800E-48X8-X和CM6800-96X16-X）或者4 個鍵盤(CM9760-SAT-X)。在CM6700/CM6800的應用中，鍵盤能直接控制連接到SCU的攝像機，也可以控制通過MX4000 系列Genex 多畫面處理器與SCU連接的攝像機。

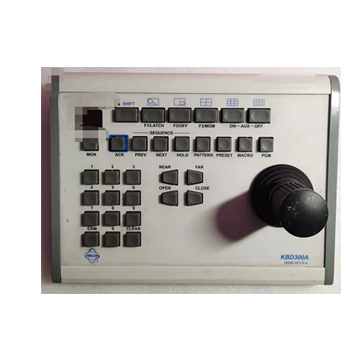

KBD300A鍵盤是可用于多種用途的全功能桌面鍵盤。

有一操縱桿可對定速、變速解碼器進行精確的水平及傾斜控制。順時針或逆時針扭動搖桿可將鏡頭拉近或拉遠。

鍵盤上的鍵可選擇攝像機及監視器:處理預置位、模式、輔助功能及巡檢打開及關小光圈;變焦及聚焦鏡頭;及啟動;停止自動、及隨機掃描功能。

鍵盤的使用有三種工作模式:CM6700模式、CM6800模式及直接模式。 KBD300A鍵盤能自動識別這些模式。

使用前兩種模式時，鍵盤的接頭接入CM6700、CM6800或CM9760-SAT矩陣切換控制單元(SCU)鍵盤可以對SCU進行編程和操作，每個SCU最多可以連接8個鍵盤(CM6700和CM6800-32X6)16個鍵盤(CM6800-48X8 CM6800E-48X8CM6800-96X16)或4個鍵盤(CM9760-SAT)。在應用 CM6700/CM6800中,鍵盤能直接控制連接到SCU的攝像機，也可以控制通過MX4000系列的Genex多畫面處理器與SCU連接的攝像機。

如果并不需要CCM6700/CM6800SCU的所有的功能，而僅是需要相應的鍵盤控制功能，則可將一個KBD300A鍵盤與攝像機解碼器以直接模式
(要求KBDKIT)直接連接。一個鍵盤最多可并接16個解碼器:但是，視頻的
處理需要使用一個切換器(如MS500或VA6100)。直接模式要求解碼箱使用兩線控制的Pelco"P"協議或"D"協議。
KBD300A也能用于CM9760-MDA的屏幕編程。

使用CM9760-DMR數據管理器時,最多能使用4個KBD300A來控制單個 Pelco“P”/“D”協議器件，例如 Spectra球和Esprit監控系統。
