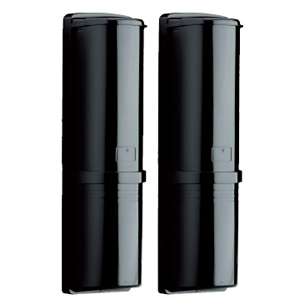

博世BOSCH ISC-FPB1-W60QS SC-FPB1-WQS 四光束紅外對射系列
說明：環境識別電路，光束功率控制，減少了串擾
主要功能:
此探測器系列包括
ISC-FPB1-W60QS
ISC-FPB1-W120QS
ISC-FPB1-W200QS
探測器，均配有單獨的發。
射器和接收器。 發射器向接收器發射不可見紅外光束。 如果該光束被阻斷，則接收器發出報警信號。
ISC-FPB1-W60QS、ISC-FPB1-W120QS 和 ISC-FPB1-W200QS 使用四條脈沖紅外光束，這四條光束經過專門設
計，只有在同時被阻斷時才會激活報警。
此外，ISC-FPB1-W60QS、ISC-FPB1-W120QS 和 ISCFPB1-W200QS 還配有互鎖的上方光束和下方光束、信號電
壓 LED 指示燈以及可選的環境識別電路。
產品參數
光電對射 最大室內覆蓋范圍 最大室外覆蓋范圍
ISC-FPB1-W60QS： 120 米 （393 英尺） 60 米 （196 英尺）
ISC-FPB1-W120QS ：240 米 （787 英尺） 120 米 （393 英尺）
ISC-FPB1-W200QS ：360 米 （1181 英尺） 200 米 （656 英尺）
環境要求
操作溫度： -25°C 至 +60°C（-13°F 至 +140°F） （96% 或更低）
儲存溫度/濕度： -30°C 至 +70°C（-22°F 至 +158°F）相對濕度 96%
IP 等級（室內）： IP66
安裝注意事項
位置 立桿式安裝或表面安裝
水平調節能力 ±90°
垂直調節能力 ±10°
上下方鏡頭的距離 245 毫米（9.64 英寸）
尺寸
尺寸 ：103 毫米 x 398 毫米 x 99 毫米（4.05 英寸 x 15.66 英寸 x 3.89 英寸）
電源要求，發射器電流消耗
ISC-FPB1-W60QS ：90 mA
ISC-FPB1-W120QS： 95 mA
ISC-FPB1-W200QS ： 100 mA
電壓 ：10.5 VDC - 28 VDC
警報輸出：
C 型繼電器（COM、NC、NO）（無電壓觸點）
周期 – 2 秒
觸點容量 – DC30V，0.2A（電阻負載）
電阻 – 3.0Ω 或更低
防拆輸出：
B 型、常閉 NC 繼電器（無電壓觸點）
周期 – 護蓋打開時打開
