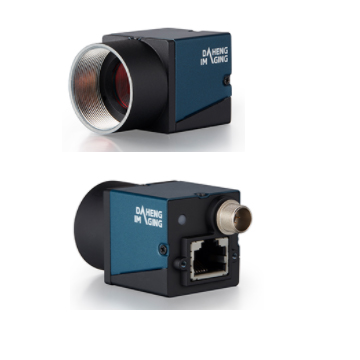

MER-503-20GC 面陣相機 MER-G系列 （停產）
MER-503-20GC（停產） 2448×2048 20 2/3" Global shutter CMOS 3.45μm GigE 彩色
MER-503-20GM（停產） 2448×2048 20 2/3" Global shutter CMOS 3.45μm GigE 黑白
MER-031-300GC（停產） 640×480 300 1/4" PYTHON300 Global shutter CMOS 4.8μm GigE 彩色
MER-031-300GM（停產） 640×480 300 1/4" PYTHON300 Global shutter CMOS 4.8μm GigE 黑白
MER-041-302GC（停產） 720×540 302 1/2.9" IMX287 Global shutter CMOS 6.9μm GigE 彩色
MER-041-302GM（停產） 720×540 302 1/2.9" IMX287 Global shutter CMOS 6.9μm GigE 黑白
MER-050-200GC（停產） 800×600 200 1/3.6" PYTHON500 Global shutter CMOS 4.8μm GigE 彩色
MER-051-120GC（停產） 808×608 120 1/3.6" PYTHON480 Global shutter CMOS 4.8μm GigE 彩色
MER-051-120GM（停產） 808×608 120 1/3.6" PYTHON480 Global shutter CMOS 4.8μm GigE 黑白
MER-125-30GC（停產） 1292×964 30 1/3" ICX445 Global shutter CCD 3.75μm GigE 彩色
MER-131-75GC（停產） 1280×1024 75 1/2" PYTHON1300 Global shutter CMOS 4.8μm GigE 彩色
MER-131-75GM（停產） 1280×1024 75 1/2" PYTHON1300 Global shutter CMOS 4.8μm GigE 黑白
MER-132-43GC（停產） 1292×964 43 1/3" RJ33J Global shutter CCD 3.75μm GigE 彩色
MER-132-43GM（停產） 1292×964 43 1/3" RJ33J Global shutter CCD 3.75μm GigE 黑白
MER-133-54GC（停產） 1280×960 54 1/3" AR0135 Global shutter CMOS 3.75μm GigE 彩色
MER-133-54GM（停產） 1280×960 54 1/3" AR0135 Global shutter CMOS 3.75μm GigE 黑白
MER-201-25GC（停產） 1628×1236 25.08 1/1.8" RJ31N Global shutter CCD 4.4μm GigE 彩色
MER-231-41GC（停產） 1920×1200 41 1/1.2" IMX249 Global shutter CMOS 5.86μm GigE 彩色
MER-231-41GM（停產） 1920×1200 41 1/1.2" IMX249 Global shutter CMOS 5.86μm GigE 黑白
MER-500-14GC（停產） 2592×1944 14 1/2.5" MT9P006 electronic Rolling shutter CMOS 2.2μm GigE 彩色
MER-630-16GC（停產） 3088×2064 16.8 1/1.8" IMX178 Rolling shutter CMOS 2.4μm GigE 彩色
MER-630-16GM（停產） 3088×2064 16.8 1/1.8" IMX178 Rolling shutter CMOS 2.4μm GigE 黑白
MER-1070-10GC（停產） 3840×2748 10 1/2.3" MT9J003 electronic Rolling shutter CMOS 1.67μm GigE 彩色
MER-1220-9GC（停產） 4024×3036 9 1/1.7" IMX226 Rolling shutter CMOS 1.85μm GigE 彩色
MER-1220-9GM（停產） 4024×3036 9 1/1.7" IMX226 Rolling shutter CMOS 1.85μm GigE 黑白
MER-1520-7GC（停產） 4608×3288 7 1/2.3" MT9F002 electronic Rolling shutter CMOS 1.4μm GigE 彩色
MER-2000-5GC（停產） 5496×3672 5 1" IMX183 Rolling shutter CMOS 2.4μm GigE 彩色
MER-2000-5GM（停產） 5496×3672 5 1" IMX183 Rolling shutter CMOS 2.4μm GigE 黑白
產品特點
支持自定義ROI，降低分辨率可提高幀率
增益、曝光時間及白平衡可編程設置
自動增益、自動曝光、自動白平衡
三種工作方式：連續采集 / 軟觸發采集 / 外觸發采集
可輸出圖像數據格式：Bayer RG8 / Bayer RG10
支持水平鏡像和垂直鏡像功能
可輸出閃光燈同步信號實現曝光與補光的精確同步
支持調節包長、包間隔、預留帶寬，優化多機同時采集傳輸
支持查找表、參數組功能
支持單電纜傳輸長達100 米
支持取消參數范圍限制，可擴大曝光、增益、白平衡等參數的范圍值
支持GenICam ? 和GigE Vision®，可直接連接HALCON、MERLIC、LabVIEW 等第三方軟件
符合CE、RoHS認證
驅動已針對32bit / 64bit Windows 優化，并支持Linux、ARMv7 和ARMv8 等操作系統及架構
免費的SDK 和豐富的二次開發實例源碼
規格參數
型號 MER-503-20GC
品牌 大恒圖像
分辨率 2448×2048
幀率 20
傳感器 2/3" Global shutter CMOS
像元尺寸 3.45μm
像素深度 8 bit，10 bit
數據接口 GigE
鏡頭接口 C，CS
光譜 彩色
圖像數據格式 Bayer RG8，Bayer RG10
信噪比 40.74 dB
供電要求 12 VDC
額定功率 < 3 W @ 12 VDC
工作溫度 0°C ~ +45°C
存儲溫度 -20°C ~ +70°C
工作濕度 10% ~ 80%
機械尺寸(W×H×L) 29 mm × 29 mm × 29 mm（不含C接口長度）
重量 60 g
認證及標準 CE，RoHS，GigE Vision，GenICam
相關配件
GigE 數據線纜線長可選：3m、5m、7m、10m、20m
特性可選：普通、高柔
角度可選：標準、90度轉角（上、下、左、右）
相機端接頭類型：RJ45，帶鎖緊（可選）
主機端接頭類型：RJ45
IO 線纜
線長可選：1.5m，3m，5m
特性可選：普通、高柔
角度可選：標準、90度轉角（上、下、左、右）
相機端接頭可選：M8 8-pin、M12 12-pin（MARS相機專用）
主機端接頭可選：全甩出、全甩出帶DC供電頭
GigE 接口卡
廠商可選：IOI、Intel、凌華
通道數量可選：1，2，4
端口數可選：1，2，4
接口可選：GigE（PoE可選）、10GigE
電源可選：
12V 1.25A 直流穩壓電源適配器
12V 2A 直流穩壓電源適配器
