MER-031-860U3C-L 面陣相機MER-U3-L系列
型號 分辨率 幀率 傳感器 像元尺寸 數據接口 光譜 操作
MER-031-860U3C-L 640×480 860 1/4" PYTHON300 Global shutter CMOS 4.8μm USB3.0 彩色
MER-031-860U3M-L 640×480 860 1/4" PYTHON300 Global shutter CMOS 4.8μm USB3.0 黑白
MER-041-436U3C-L 720×540 438 1/2.9" IMX287 Global shutter CMOS 6.9μm USB3.0 彩色
MER-041-436U3M-L 720×540 438 1/2.9" IMX287 Global shutter CMOS 6.9μm USB3.0 黑白
MER-050-560U3C-L 800×600 560 1/3.6" PYTHON500 Global shutter CMOS 4.8μm USB3.0 彩色
MER-051-120U3C-L 808×608 120 1/3.6" PYTHON480 Global shutter CMOS 4.8μm USB3.0 彩色
MER-051-120U3M-L 808×608 120 1/3.6" PYTHON480 Global shutter CMOS 4.8μm USB3.0 黑白
MER-131-210U3C-L 1280×1024 210 1/2" PYTHON1300 Global shutter CMOS 4.8μm USB3.0 彩色
MER-131-210U3M-L 1280×1024 210 1/2" PYTHON1300 Global shutter CMOS 4.8μm USB3.0 黑白
MER-131-210U3M-L NIR 1280×1024 210 1/2" PYTHON1300 Global shutter CMOS 4.8μm USB3.0 黑白/近紅外
MER-132-43U3C-L（停產） 1292×964 43 1/3" RJ33J Global shutter CCD 3.75μm USB3.0 彩色
MER-132-43U3M-L 1292×964 43 1/3" RJ33J Global shutter CCD 3.75μm USB3.0 黑白
MER-133-54U3C-L（停產） 1280×960 54 1/3" AR0135 Global shutter CMOS 3.75μm USB3.0 彩色
MER-133-54U3M-L（停產） 1280×960 54 1/3" AR0135 Global shutter CMOS 3.75μm USB3.0 黑白
MER-134-93U3C-L 1280×1024 93 1/2" PYTHON1300 Global shutter CMOS 4.8μm USB3.0 彩色
MER-134-93U3M-L 1280×1024 93 1/2" PYTHON1300 Global shutter CMOS 4.8μm USB3.0 黑白
MER-160-227U3C-L 1440×1080 227 1/2.9" IMX273 Global shutter CMOS 3.45μm USB3.0 彩色
MER-160-227U3M-L 1440×1080 227 1/2.9" IMX273 Global shutter CMOS 3.45μm USB3.0 黑白
MER-230-168U3C-L 1920×1200 168 1/1.2" IMX174 Global shutter CMOS 5.86μm USB3.0 彩色
MER-230-168U3M-L 1920×1200 168 1/1.2" IMX174 Global shutter CMOS 5.86μm USB3.0 黑白
MER-231-41U3C-L 1920×1200 41 1/1.2" IMX249 Global shutter CMOS 5.86μm USB3.0 彩色
MER-231-41U3M-L 1920×1200 41 1/1.2" IMX249 Global shutter CMOS 5.86μm USB3.0 黑白
MER-301-125U3C-L 2048×1536 125 1/1.8" IMX252 Global shutter CMOS 3.45μm USB3.0 彩色
MER-301-125U3M-L 2048×1536 125 1/1.8" IMX252 Global shutter CMOS 3.45μm USB3.0 黑白
MER-302-56U3C-L 2048×1536 56 1/1.8" IMX265 Global shutter CMOS 3.45μm USB3.0 彩色
MER-302-56U3M-L 2048×1536 56 1/1.8" IMX265 Global shutter CMOS 3.45μm USB3.0 黑白
MER-500-14U3C-L 2592×1944 14 1/2.5" MT9P006 Rolling shutter CMOS 2.2μm USB3.0 彩色
MER-502-79U3C-L 2448×2048 79 2/3" IMX250 Global shutter CMOS 3.45μm USB3.0 彩色
MER-502-79U3M-L 2448×2048 79 2/3" IMX250 Global shutter CMOS 3.45μm USB3.0 黑白
MER-503-36U3C-L 2448×2048 36 2/3" IMX264 Global shutter CMOS 3.45μm USB3.0 彩色
MER-503-36U3M-L 2448×2048 36 2/3" IMX264 Global shutter CMOS 3.45μm USB3.0 黑白
MER-630-60U3C-L 3088×2064 60 1/1.8" IMX178 Rolling shutter CMOS 2.4μm USB3.0 彩色
MER-630-60U3M-L 3088×2064 60 1/1.8" IMX178 Rolling shutter CMOS 2.4μm USB3.0 黑白
MER-1220-32U3C-L 4024×3036 32.3 1/1.7" IMX226 Rolling shutter CMOS 1.85μm USB3.0 彩色
MER-1220-32U3M-L 4024×3036 32.3 1/1.7" IMX226 Rolling shutter CMOS 1.85μm USB3.0 黑白
MER-1520-13U3C-L 4608×3288 13 1/2.3" MT9F002 Rolling shutter CMOS 1.4μm USB3.0 彩色
MER-1070-14U3C-L 3840×2748 14 1/2.3" MT9J003 Rolling shutter CMOS 1.67μm USB3.0 彩色
MER-2000-19U3C-L 5496×3672 19.6 1" IMX183 Rolling shutter CMOS 2.4μm USB3.0 彩色
MER-2000-19U3M-L 5496×3672 19.6 1" IMX183 Rolling shutter CMOS 2.4μm USB3.0 黑白
結構緊湊，小巧輕便，堅固耐用
價格極具競爭力
兼容GenICam? 和USB3 Vision®
USB3.0 接口
1/4" 全局曝光CMOS 傳感器
30 萬像素

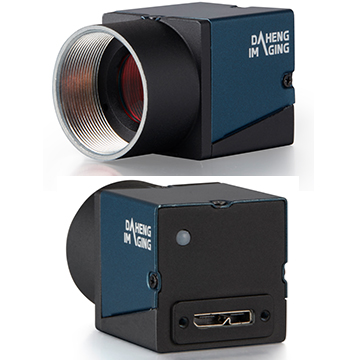

水星(MER-U3)系列數字相機是大恒圖像自主研發的成熟的面陣工業數字相機， 外形尺寸僅為
29mm×29mm×29mm， 對于相機尺寸要求苛刻的用戶將會是一個不錯的選擇。
MER-031-860U3M/C-L 采用全局曝光的Onsemi PYTHON 300 CMOS 感光芯片，通過USB3.0 數據接口
進行圖像數據的傳輸，并提供線纜鎖緊裝置，能穩定工作在各種惡劣環境下，是高可靠性的工業數字相機產品。
相比MER-031-860U3M/C 型號來說，MER-031-860U3M/C-L 型號取消了I/O 接口，因此質量更輕更具性價比。
MER-031-860U3M/C-L 性能出色、設計小巧、安裝及使用方便，適用于工業檢測、醫療、科研、教育以
及安防等領域。
功能特性
■　支持自定義ROI，降低分辨率可提高幀率
■　增益、曝光時間及白平衡可編程設置（白平衡功能僅對彩色相機有效）
■　自動增益、自動曝光、自動白平衡（自動白平衡僅對彩色相機有效）
■　兩種工作方式：連續采集 / 軟觸發采集
■　可輸出閃光燈同步信號實現曝光與補光的精確同步
■　支持參數組功能
■　支持水平鏡像、垂直鏡像（僅對黑白相機有效）
■　支持像素抽樣功能
■　支持傳輸數據塊可調功能，提供更好的兼容性和適應性
■　支持設備軟復位功能
■　堅固的全金屬外殼和線纜鎖緊裝置
■　支持GenICam? 和USB3 Vision®，可直接連接HALCON、MERLIC、LabVIEW 等第三方軟件
■　符合CE 、RoHS 和FCC 認證
■　驅動已針對32bit / 64bit Windows 優化，并支持Linux、Android、ARMv7 和ARMv8 等操作系統及架構
■　免費的SDK 和豐富的二次開發實例源碼
性能規格
型號MER-031-860U3M/C-L
接口 USB3.0
分辨率  640(H) × 480(V)
幀率  860 fps
傳感器 1/4" ,Global Shutter Onseni PYTHON 300 CMOS
像素尺寸 4.8 μm × 4.8 μm
像素深度   8bit、10bit
光譜    黑白 / 彩色
曝光時間  20μs~1s
光學規格
鏡頭接口 C 口( 標準) ，CS 口( 可選)
電氣規格
供電接口 5 VDC 通過USB 接口供電
I/O 接口 無
數據接口 Micro B，帶緊固螺口
環境規格
功率 <2.7W @5V
工作溫度 0° C ~ +45° C
存儲溫度 -20° C ~ +70° C
工作濕度 10% ~ 80%
機械規格
重量 53g
尺寸 29(W)×29(H)×29(L) mm，不含鏡頭接口
