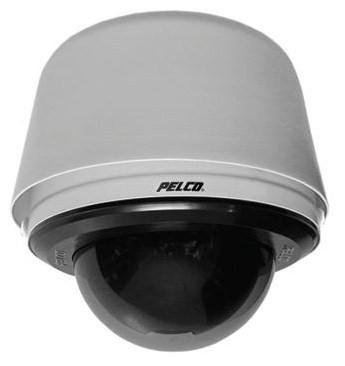

Spectra® IV 系列球型系統
高性能一體化球型系統
產品特性
 兩種自動聚焦、高分辨率、一體化低照度彩色
攝像機/光學組件
 區域屏蔽
 窗口屏蔽
 攝像機標題覆蓋， 20個用戶定義的字符
 屏幕顯示水平方位和垂直角度
 密碼保護
 調用預置位時保持現有畫面
 內置防浪涌和防有限雷擊的保護設備
 一體化無源UTP線路
 內部時鐘
模塊化
Spectra IV 在設計上充分考慮了安裝和維護的方便性。 每個球型系統包括3個部件：底盒(BB4T-PG-E、BB4T-PG、BB4T-F)、球形驅動器(DD4TC16-X、DD4CBW18-X、DD5-FM)和下球罩(LD5F-1、LD5PB-1)。 這3 種系統部件同其它Spectra IV 球型系統間具有互換性方便產品的更新，簡化了調試工作。 此外，球型驅動器和下球罩是可拆除和可更換的，減少了維護時間。
底盒
Spectra®IV 底盒選擇方案包括如下類型：室外吸頂型 ( 適用于戶外建筑拱圈內面)、 室內吸頂型(SD4TC-F1-X、SD4TC-F0-X、SD418-F1-X、SD418-F0-X)、室內表面安裝型(SD4TC-SWM-1-X、SD4TC-SWM-0-X、SD418-SWM-1-X、SD418-SWM-0-X)、標準型(SD4TC-PG-1-X、SD4TC-PG-0-X、SD418-PG-1-X、SD418-PG-0-X)和室外懸吊型(SD4TC-PG-E1-X、SD4TC-PG-E0-X、SD418-PG-E1-X、SD418-PG-E0-X)、 重型、耐壓型和不銹鋼型。 每個底盒型號都有 內置的內存， 用于存儲攝像機和現場球型參數，包括標識，預置位，巡檢模式和區域。 一個無源 UTP 電路 位于底盒中，方便通過雙絞線傳輸視頻。 為了提高靈活性，在底盒內還可安裝 PELCO 光纖模塊，通過單?；蚨嗄９饫w傳輸視頻。
球驅動器
Spectra IV 球型驅動器的 一體化式光學套件 集成了眾多的先進特性，使系統即使是在惡劣的環境下也可以生成高質量的視頻。晝/ 夜型攝像機可以進行18X 光學變焦和12X 數字變焦，具體型號如下：SD418-PG-E1-X 18倍彩色轉黑白室外壁裝一體化球機，透明球罩；SD418-PG-E0-X 18倍彩色轉黑白室外壁裝一體化球機，茶色球罩；SD418-PG-1-X 18倍彩色轉黑白室內壁裝一體化球機，透明球罩；SD418-PG-0-X 18倍彩色轉黑白室內壁裝一體化球機，茶色球罩；室內吸頂球機型號：SD418-F1-X和SD418-F0-X是常用的型號。在2008年北京奧運會地鐵安保中，地鐵口的各個站點出入口處該種類攝像機發揮著及其重要的作用
彩色攝像機配有16X 光學變焦及 8X 數字變焦鏡頭。 16X球型驅動器中的所有攝像機都采用了 低照度(LowLight?) 技術，使攝像機可以對光線極弱的地方進行補償。 攝像機提供 預置位之間凍結圖像幀 和 窗口屏蔽的功能,常用型號：SD4TC-PG-E1-X 16倍彩色室外壁裝一體化球機，透明球罩；SD4TC-PG-E0-X 16倍彩色室外壁裝一體化球機，茶色球罩；SD4TC-PG-1-X   16倍彩色室內壁裝一體化球機，透明球罩；SD4TC-PG-0-X   16倍彩色室內壁裝一體化球機，茶色球罩；SD4TC-SWM-1-X 16倍彩色室內表面安裝一體化球機，透明球罩；SD4TC-SWM-0-X 16倍彩色室內表面安裝一體化球機，茶色球罩；SD4TC-F1-X     16倍彩色室內吸頂一體化球機，透明球罩；SD4TC-F0-X     16倍彩色室內吸頂一體化球機，茶色球罩。 由于地鐵站臺內人員流動呈區域性和固定性特點，因此SD4TC-PG-1-X一體化球型攝像機主要是針對大范圍的站臺進行監控。該種類攝像機主要安裝在站廳、變電所設備室等處。對以上區域進行全方位的監控。

下球罩(LD5F-1、LD5PB-1)
高速球型系統中一個重要但經常被忽視的部分是球罩與攝像機鏡頭間的關系。 在對Spectra IV 下球罩進行設計時進行了專門考慮，確保優化鏡頭和球罩間的光學關系，使在長焦時也可獲得水晶般的清晰視頻。
球型系統Spectra IV 球型系統采用了許多新型增強軟件，可提高系統性能，方便編程和操作。內部時鐘可安排預置位和模式。窗口屏蔽使用戶可以自定義 1 個四邊形的用戶保密區域。 密碼保護可防止非授權用戶更改系統的設置?？删幊痰钠聊凰椒轿缓蛢A斜角度顯示在需要時提供定位信息。屏幕編程可采用英語、西班牙語、葡萄牙語、意大利語、法語、德語、俄語、波蘭語、土耳其語和捷克語等多種語言直觀顯示。
Spectra IV 云臺變速范圍 ：從400度每秒的平滑快速水平轉動到0.1度每秒穩定的極慢方式。該系統能夠水平連續旋轉 360度，且具有“自動翻轉”功能， 使球能夠旋轉 180 度，并自己重新定位，以便不間斷地觀察任何通過球正下方的物體。
可選的診斷/ 安裝工具(IPS-RMK 和IPS- 線纜)，可以讓安裝人員在安裝現場觀看視頻，控制PTZ，進行系統設置和軟件升級。

球型驅動器(DD4TC16-X,DD4CBW18-X)

128 個預置位

±0.25° 預置位精度

電子圖像穩定

多語言菜單 (英語、西班牙語、葡萄牙語、意大利語、法語、德語、俄語、波蘭語、土耳其語和捷克語)

用于軟件更新和設置的 RJ-45 數據端口

屏幕顯示水平方位、垂直角度和變焦倍率

密碼保護

400°/秒水平預置位速度和200°/秒垂直預置位速度

密封的固定球罩旋轉襯墊

8個區域 (可編程設置大小) ，每個*多可帶20個字符標識或設置為視頻屏蔽輸出

可編程字符位置和屏幕顯示

多種停留和上電方式

一路輔助繼電器輸出 (C 型) ，一路集電極開路輸出( 可分別編程實現報警操作) 。

巡檢模式——一個，用戶可在屏幕上自定義。 包括水平、垂直、變焦和預置功能

成比例的水平垂直調節——與變焦深度成比例地連續降低水平和垂直運動速度

可變的掃描速度——1-40°/秒可編程掃描速度

水平移動速度0.1-150°/ 秒

可編程限位的自動/ 隨機/幀掃描模式

自動檢測協議(Coaxitron?, RS-422 P 和 D)；用可選TXB譯碼板可接收其他廠家的控制協議

數字式定位，變焦控制，以及通過D 協議接收反饋信息

內置菜單系統實現可編程功能的設置

 “自動翻轉”功能允許球機垂直運動到底部時旋轉180°

可編程的變焦速度

一個可編程的窗口屏蔽

凍結預置位之間的圖像幀
